O uso do GPR no mapeamento de dutos e interferências no subsolo

Mapeamento de Dutos e Instalações Subterrâneas com o Método Geofísico GPR

Em áreas industriais antigas, é comum que plantas e registros técnicos das redes subterrâneas se percam com o tempo. Tubulações de água, gás, efluentes, cabos elétricos e dutos de produtos químicos frequentemente permanecem enterrados, sem documentação atualizada, representando riscos significativos para obras de reforma, ampliação ou desativação. Nesses casos, o método geofísico do GPR (Ground Penetrating Radar) tem se mostrado uma ferramenta essencial para o mapeamento não destrutivo e preciso das interferências no subsolo.

O princípio de funcionamento do GPR

O GPR é um método geofísico baseado na propagação e reflexão de ondas eletromagnéticas de alta frequência (10 MHz a 2,6 GHz). O equipamento é composto por uma antena transmissora, que emite pulsos eletromagnéticos no solo, e uma antena receptora, que capta os sinais refletidos por descontinuidades presentes abaixo da superfície — como tubos metálicos, tubulações plásticas, galerias, cabos ou mesmo variações na umidade e compactação do solo.

Essas reflexões ocorrem devido à diferença nas constantes dielétricas dos materiais. Por exemplo, o contraste entre solo seco e metal gera uma reflexão intensa, facilmente identificável nos perfis de radargrama. A profundidade de investigação depende da frequência da antena e da condutividade elétrica do terreno — antenas de baixa frequência (80 a 200 MHz) alcançam maiores profundidades com menor resolução, enquanto antenas de alta frequência (400 a 900 MHz) oferecem excelente detalhamento em áreas rasas, típicas de instalações subterrâneas em fábricas.

Aplicações em áreas industriais antigas

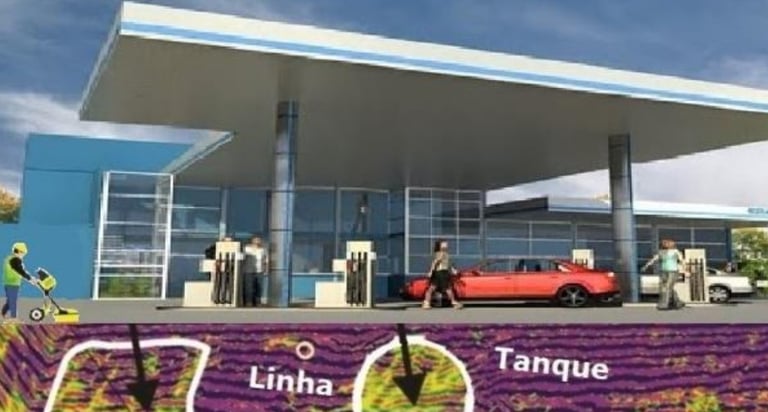

Em áreas de antigas fábricas, onde os cadastros das redes subterrâneas foram extraviados ou estão desatualizados, o GPR é empregado para localizar, mapear e caracterizar dutos, tubulações e interferências diversas. A metodologia permite identificar linhas metálicas, canalizações plásticas, galerias técnicas, caixas de inspeção, fundações antigas e tanques subterrâneos.

Essa informação é essencial para o planejamento de obras de requalificação urbana, demolições, escavações e instalação de novas infraestruturas, evitando danos a estruturas ocultas. Além disso, o método contribui para a prevenção de acidentes e vazamentos: tubulações desativadas, porém ainda contendo resíduos de produtos químicos ou combustíveis, podem representar sérios riscos ambientais e de segurança.

Riscos de desconhecer o que existe no subsolo

A falta de informações sobre o que existe sob o solo industrial representa um problema técnico e financeiro relevante. Sem o mapeamento adequado, projetos de fundações e escavações correm o risco de atingir dutos ativos, causando vazamentos, contaminação do solo e lençol freático, além de danos materiais e paralisações de obras. Em muitos casos, o custo de uma ruptura acidental ou de uma remediação ambiental supera em muito o investimento em um estudo geofísico prévio.

Além dos riscos ambientais, há também a insegurança operacional: empresas que pretendem revitalizar antigas instalações ou adaptar áreas fabris a novos usos precisam conhecer a geometria e a profundidade das estruturas enterradas, sob pena de comprometer a segurança das fundações, das novas edificações e das redes de infraestrutura.

Vantagens do uso do GPR

O grande diferencial do método GPR é ser totalmente não destrutivo. Ele dispensa escavações exploratórias ou rompimento de pisos, permitindo um diagnóstico rápido, preciso e econômico do subsolo. O levantamento pode ser realizado em áreas pavimentadas, galpões e pátios industriais, sem necessidade de interromper as atividades da empresa.

Entre suas principais vantagens, destacam-se:

• Baixo custo relativo, comparado a sondagens ou escavações exploratórias;

• Rapidez na execução, com aquisição e processamento de dados em poucos dias;

• Alta confiabilidade na detecção de dutos e interferências rasas;

• Ausência de danos às estruturas existentes;

• Possibilidade de georreferenciamento preciso, integrando os resultados a sistemas CAD ou GIS para geração de plantas atualizadas das instalações subterrâneas.

Conclusão

O uso do GPR no mapeamento de dutos e interferências subterrâneas é hoje uma ferramenta indispensável para empresas que buscam modernizar, reformar ou desativar instalações industriais antigas com segurança, eficiência e responsabilidade ambiental.

Conhecer o subsolo é o primeiro passo para planejar com segurança — e o radar de penetração no solo oferece essa visão, sem quebrar o piso, sem interromper operações e com resultados de alta confiabilidade.
