Investigação Sísmica do Subsolo: Metodologia, Aplicações e Potencial para Geotecnia e Meio Ambiente

1. Introdução

A investigação geofísica do subsolo desempenha um papel central na engenharia civil, geotecnia, hidrogeologia e estudos ambientais. Entre os métodos disponíveis, a sísmica rasa destaca‑se por permitir uma visão contínua do subsolo, sem a necessidade de perfurações ou escavações — ou seja, de forma não destrutiva e com baixo impacto ambiental.

Além disso, com os avanços tecnológicos nas últimas décadas, técnicas derivadas da sísmica originalmente voltadas à exploração de recursos profundos — como a sísmica de reflexão — passaram a ser empregadas em investigações de subsuperfície com alta resolução, contribuindo para mapeamentos detalhados mesmo em profundidades rasas ou moderadas.

Dessa forma, a sísmica — seja “rasa” ou de reflexão/alta resolução — emerge como uma ferramenta estratégica para obras, monitoramentos ambientais, planejamento urbano e hidrogeologia, permitindo reduzir incertezas e antecipar problemas com menores custos e impactos.

2. Fundamentos Físicos: Ondas Sísmicas e Propagação

Tipos de ondas sísmicas

• Ondas de corpo:

  • Onda P (primária) — compressiva, propaga‑se em sólidos e líquidos, geralmente com maior velocidade; sensível à rigidez e densidade dos materiais.

  • Onda S (secundária) — de cisalhamento; não se propaga em líquidos, mas em meios sólidos — útil para estimativas de rigidez e módulos elásticos.

• Ondas de superfície (importantes especialmente em sísmica rasa):

  • Ondas Rayleigh — movimento elíptico, com comportamento particular na superfície/limites de camadas.

  • Ondas Love — movimento horizontal, destacando camadas rígidas sobre materiais moles.

Propagação e interação com o subsolo

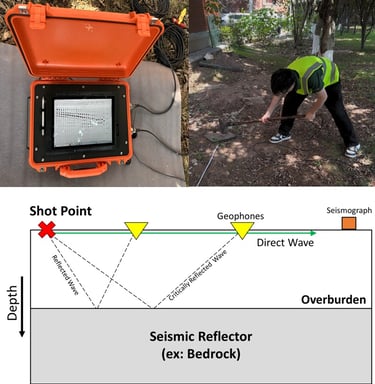

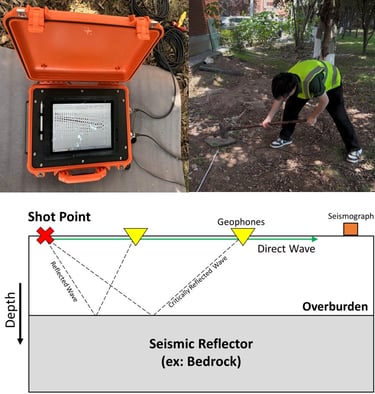

Quando uma fonte gera energia sísmica na superfície (martelo, placa vibratória, queda de peso, vibroseis, ou — em alguns casos — explosivos controlados), as ondas se propagam no subsolo e interagem com os materiais presentes. A forma como essas ondas viajam, se refletem, refratam ou atenuam depende de características como: densidade, rigidez, porosidade, saturação, presença de fraturas, heterogeneidade e contrastes acústicos entre camadas.

A velocidade de propagação das ondas sísmicas — que varia conforme o material atravessado — é o principal parâmetro usado para interpretar os dados e inferir a estrutura do subsolo.

3. Métodos de Sísmica para Subsuperfície

3.1. Sísmica Rasa (Alta Resolução / Near‑Surface)

A sísmica rasa refere-se a técnicas geofísicas voltadas ao estudo de subsuperfície de pequena a média profundidade — tipicamente da ordem de alguns metros a algumas centenas de metros — com alto grau de detalhe.

As principais características da sísmica rasa incluem:

• Uso de fontes de baixa energia ou moderada (marretas, placas vibratórias, queda de peso, vibroseis leve) — adaptadas à escala e aos objetivos do estudo.

• Emissão de sinais com espectro de maior frequência (ou seja, menor comprimento de onda), o que favorece maior resolução vertical e lateral.

• Interpretação de variações de velocidade sísmica ou dispersão de ondas superficiais (como Rayleigh, em métodos tipo MASW — Multichannel Analysis of Surface Waves), para inferir rigidez, densidade e estratificação de solos, incluindo distinção entre solos moles, rígidos, saturados ou sujeitos a alterações hidrogeológicas.

A sísmica rasa é especialmente útil quando se deseja um mapeamento detalhado da zona superficial do subsolo sem interferências invasivas, com rapidez de execução e bom custo-benefício.

3.2. Sísmica de Reflexão de Alta Resolução (Shallow / High‑Resolution Seismic Reflection)

Embora a sísmica de reflexão tenha sido originalmente desenvolvida para investigações profundas (petróleo, gás, mineração), ela mostrou-se adaptável a aplicações rasas/moderadas graças a avanços em técnicas de aquisição e processamento.

No contexto de subsolo raso ou intermediário, a sísmica de reflexão de alta resolução permite:

• Gerar imagens 2D detalhadas da estrutura estratigráfica — ou seja, seções cruzadas que representa a profundidade e geometria das interfaces refletoras.

• Detectar camadas muito rasas (em alguns casos, reflexões a partir de profundidades inferiores a 2–5 m) e lidar com espessuras de camadas relativamente pequenas (camadas de ordem métrica).

• Mapear interfaces como topografia do embasamento rochoso, superfície do lençol freático, zonas de alteração ou contaminação, cavidades, vazios ou estruturas geológicas, com boa resolução lateral e vertical.

Contudo, a eficácia depende de contrastes acústicos suficientes (densidade × velocidade acústica) entre camadas; interfaces com transição gradual podem não gerar reflexões claras.

Também existe um compromisso clássico entre profundidade de investigação e resolução vertical: pulsos de alta frequência oferecem alta resolução, porém com menor penetração; já pulsos de baixa frequência penetram mais, mas perdem detalhe.

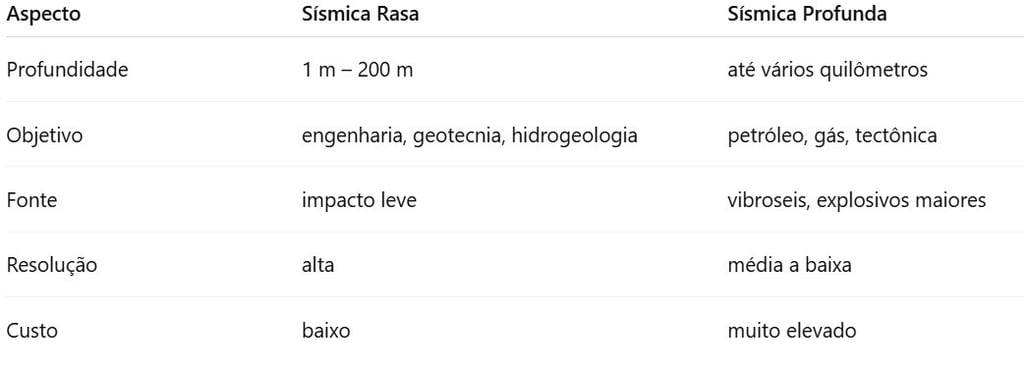

A Tabela abaixa ilustra as principais diferenças entre a sísmica rasa e a profunda:

4. Planejamento e Considerações Práticas

Para que a investigação sísmica — seja rasa ou de reflexão — produza resultados confiáveis e úteis, é essencial um planejamento cuidadoso e criterioso. Entre os principais pontos de atenção:

a) Definição clara dos objetivos

Dependendo do que se deseja investigar, a configuração do levantamento e a técnica escolhida variam bastante. Exemplos de objetivos típicos:

• Determinar a profundidade do topo de rocha ou embasamento.

• Identificar a profundidade do lençol freático ou zonas saturadas.

• Mapear estratificação dos solos, camadas moles vs. rígidas.

• Localizar cavidades, vazios, túneis abandonados ou zonas de arenização.

• Detectar contaminação subterrânea, subsidência, áreas de solo alterado.

• Estimar módulos elásticos (rigidez dinâmica) para análises geotécnicas.

b) Escolha do método adequado à condição de campo

• Em terrenos com solo macio, heterogêneo ou saturado, pode haver perda de continuidade do sinal e dificuldades de interpretação — especialmente em métodos de reflexão.

• Evitar ruído excessivo (tráfego, vibrações antropogênicas) que degrade o sinal, sobretudo em ondas superficiais ou de baixa amplitude.

• Necessidade de acesso linear ou contínuo para instalação da linha de geofones. Em áreas urbanas densas, pode haver restrições de logística, segurança, ruído ou vibração.

• Dependendo do método — sísmica rasa (MASW, refração, etc.) ou reflexão de alta resolução — requer equipamentos, software e profissionais com experiência, sobretudo para aquisição e processamento.

c) Integração de equipes multidisciplinares

Para interpretar corretamente os dados sísmicos e convertê-los em informações úteis para projetos geotécnicos ou ambientais, é ideal contar com uma equipe composta por: geofísicos, geólogos, engenheiros geotécnicos, hidrogeólogos — garantindo que os modelos sejam consistentes com dados geológicos, de perfuração, hidrogeológicos e de uso do solo.

5. Principais Aplicações em Geotecnia e Meio Ambiente

Geotecnia e Engenharia de Obras

• Mapeamento do topo de rocha ou embasamento para definição de fundações profundas.

• Classificação de solos (moles, compactos, rígidos), determinação de rigidez e módulos elásticos — importante para dimensionamento de fundações, contenções, barragens, taludes.

• Localização de cavidades, áreas de fratura, túneis antigos ou zonas de descontinuidade, com implicações para segurança e risco.

• Avaliação de estabilidade de taludes e zonas de contenção, com base em dados de rigidez e estrutura do subsolo.

Hidrogeologia e Meio Ambiente

• Mapeamento de aquíferos rasos, zonas saturadas, profundidade de lençol freático. Técnicas de reflexão de alta resolução têm sido aplicadas para delimitar a superfície do lençol ou camadas saturadas.

• Detecção de contaminação subterrânea: variações na densidade e na rigidez do solo, bem como alterações na saturação, podem indicar presença de plumas, zonas alteradas ou contaminadas.

• Monitoramento de aterros, áreas de descarte, zonas de subsidência ou recalques, devido à sensibilidade da sísmica a alterações físicas no subsolo.

• Estudos ambientais em áreas urbanas, parques, zonas sensíveis — a não invasividade torna a sísmica particularmente atraente.

Em estudos ambientais, levantamentos de reflexão sísmica rasos conseguiram detectar desde vazios minerários abandonados até zonas de dissolução, além de mapear feições associadas a contaminação ou transporte de fluidos (por exemplo, em regiões com lixiviados) com elevada precisão.

6. Limitações, Desafios e Cuidados na Interpretação

Embora poderosa, a sísmica (rasa ou reflexão) não é uma “bala de prata” — há limitações que devem ser bem consideradas:

• Interfaces com gradiente gradual de propriedades (densidade, porosidade, saturação) podem não gerar reflexões claras ou contrastes interpretáveis.

• Camadas com espessura inferior à metade do comprimento de onda da onda sísmica dificilmente serão resolvidas — limitação de “resolução vertical”.

• A penetração (profundidade de investigação) e a resolução são inversamente relacionadas: maior profundidade geralmente implica menor resolução.

• Processamento e interpretação de dados exigem profissional especializado — e idealmente dados auxiliares (poços, sondagens, amostras, logs) para calibragem e validação das seções sísmicas.

• Em áreas urbanas ou com ruído ambiental elevado, o método pode apresentar dificuldades reais para obter sinal de boa qualidade.

7. Convergência Entre Sísmica Rasa e Sísmica de Reflexão — Uma Abordagem Integrada

Embora sejam comumente tratadas como técnicas diferentes, a sísmica rasa e a sísmica de reflexão de alta resolução compartilham os mesmos princípios físicos básicos (propagação de ondas sísmicas, contrastes de impedância acústica, tempos de trânsito). Em essência, a diferença está principalmente na escala e nos parâmetros de aquisição (energia da fonte, frequência, espaçamento de geofones, processamento).

Por isso, em projetos geotécnicos e ambientais modernos, muitas vezes convém adotar uma abordagem integrada, combinando:

• Estudos com sísmica rasa (métodos de superfície, MASW, refração) — para caracterização de rigidez, estratigrafia, variação lateral;

• Linhas de reflexão sísmica de alta resolução — para delineamento de interfaces, estrutura estratigráfica, cavidades, lençol freático, zonas saturadas, contaminação ou heterogeneidades em profundidade;

• Dados complementares (sondagens, poços, perfis litológicos, amostras, ensaios geotécnicos) — para calibragem e validação das interpretações sísmicas.

Essa integração permite construir um modelo do subsolo robusto e confiável, que atenda tanto às demandas de engenharia quanto de licenciamento, monitoramento ambiental e mitigação de riscos.

8. Considerações Finais e Recomendações para Uso da Metodologia

• A sísmica rasa e de reflexão devem ser vistas como ferramentas complementares — não concorrentes — no arsenal da geotecnia e da hidrogeologia. A escolha da técnica, ou combinação de técnicas, deve ser guiada pelos objetivos do estudo, pelas características do local e pelos requisitos de resolução e profundidade.

• O planejamento do levantamento deve ser precedido de estudo preliminar: conhecimento geológico/regional, dados de sondagens ou poços existentes, definição clara dos objetivos, e escolha adequada de fontes, arranjo de geofones e parâmetros de aquisição.

• A interpretação dos dados sísmicos deve ser feita por equipe multidisciplinar (geofísicos, geólogos, engenheiros), sempre que possível em conjunto com dados de solo e perfuração — para garantir coerência entre o modelo geofísico e a realidade geológica/hidrogeológica.

• Em projetos ambientais, geotécnicos ou urbanos, a sísmica representa uma abordagem de diagnóstico eficiente, de custo relativamente baixo, não destrutiva e com elevada capacidade de detecção de heterogeneidades, riscos e potencialidades do subsolo.

• Finalmente, é recomendável documentar a investigação com relatório técnico claro e acessível, detalhando os métodos utilizados, os resultados obtidos, as limitações e as recomendações para intervenções futuras (sondagens, fundações, remediação, monitoramentos etc.).

Referências adicionais sugeridas (além das já mencionadas)

1. Sheriff, R.E., & Geldart, L.P. Exploration Seismology. Cambridge University Press, 1995.

2. Telford, W.M., Geldart, L.P., & Sheriff, R.E. Applied Geophysics. Cambridge University Press, 1990.

3. Kearey, P., Brooks, M., & Hill, I. An Introduction to Geophysical Exploration. Wiley-Blackwell, 2002.

4. Reynolds, J.M. An Introduction to Applied and Environmental Geophysics. Wiley-Blackwell, 2011.

5. Park, C.B., Miller, R.D., Xia, J. “Multichannel Analysis of Surface Waves (MASW).” Geophysics, 64(3), 1999.

6. Yilmaz, Ö. Seismic Data Analysis. Society of Exploration Geophysicists (SEG), 2001.

7. Benson, R.C., Yuhr, L.B. “Engineering and Environmental Geophysics.” International Journal of Environmental Research, 2012.
